Das Projekt in Kürze
Besonderheit
Trinkwasser-, Regen- und Schmutzwasserleitungen inkl. Befestigungstechnik modellbasiert umgesetzt
Zahlen
Vorteile modellbasiertes Arbeiten
Von Debrunner Acifer geliefert
Matthias Fretz
Matthias Fretz, Sanitärplanung HFP, Fretz Söhne AG
Die Fretz Söhne AG ist für die Trinkwasser- und die Entsorgungsleitungen – Regen- und Schmutzwasser – zuständig. Warum haben Sie die Installationen modellbasiert ausgeführt?
Der Zeitplan war sehr eng und wir hofften, dass wir mit weniger Manpower schneller sind in der Montage.
Hat sich die Hoffnung erfüllt?

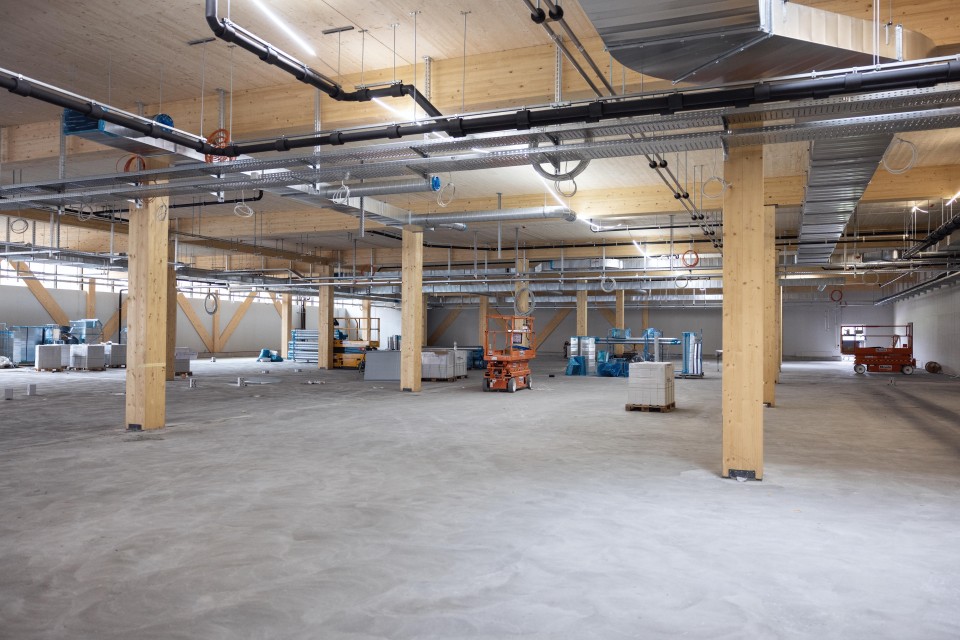

Ja. Ein einziger Monteur hat sämtliche Mapress-Rohre montiert, zwei Monteure die Pluvia-Dachentwässerung und weitere zwei Monteure die Entsorgungsleitungen. Sie waren definitiv schneller dank modellbasiertem Arbeiten.
Warum?

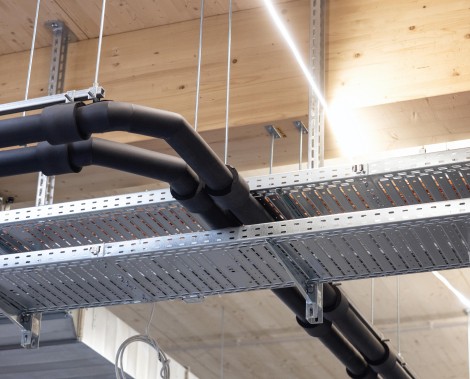

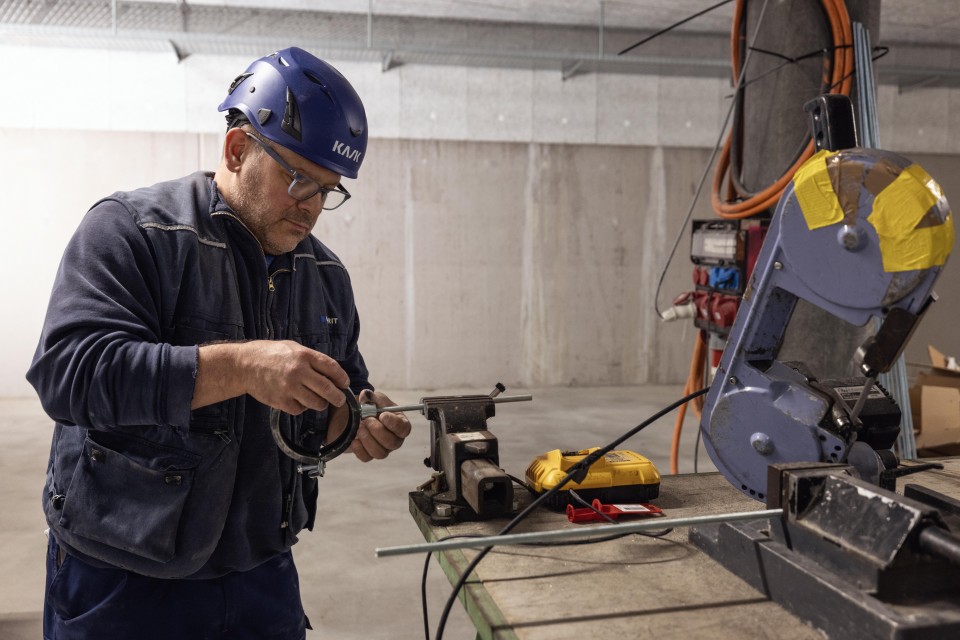

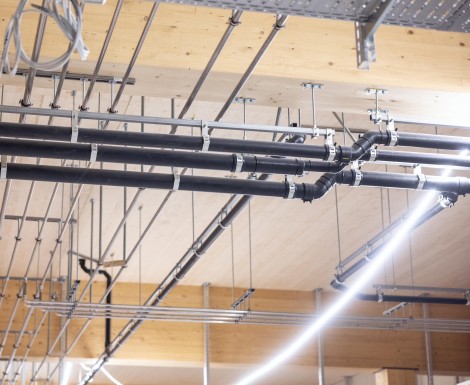

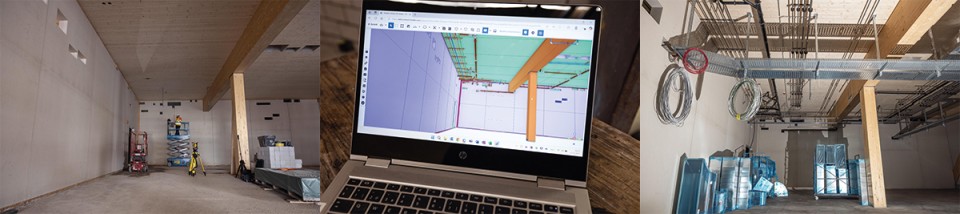

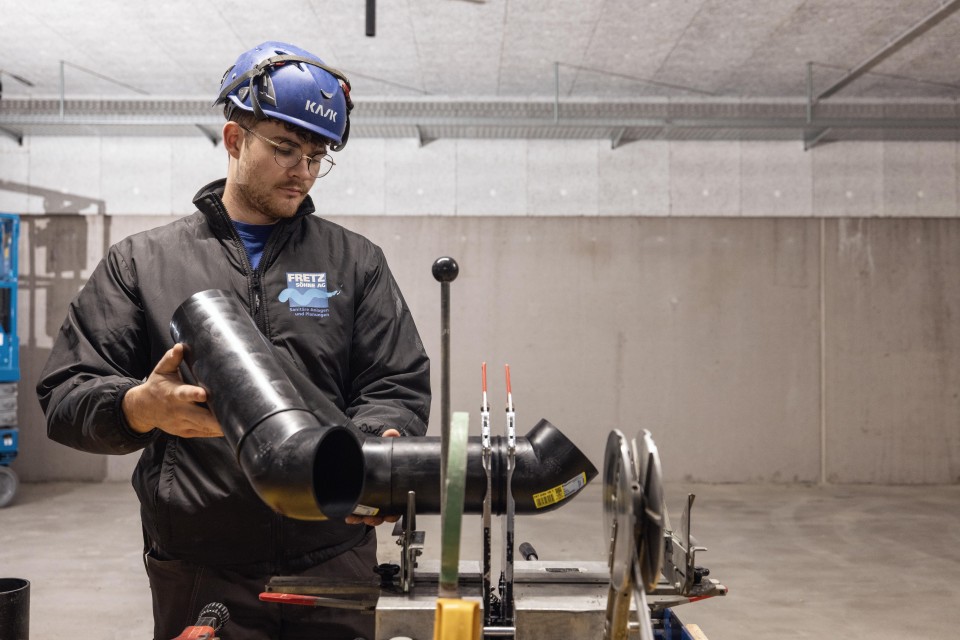

Die Befestigung der Mapress-Chromstahlrohre hat Müller Wüst für uns vorfabriziert. Der Monteur musste sie «nur» noch aufhängen. Pluvia und die Entsorgungsleitungen haben wir selber vorfabriziert auf der Baustelle. Da uns das digitale Modell die Abmessungen nannte, konnten wir die Rohre ruckzuck schneiden und aufhängen.
Montagezeit verkürzen, personelle Ressourcen reduzieren und die Vorfabrikationszeit senken – welche weiteren Vorteile sehen Sie im modellbasierten Arbeiten?
Das digitale Modell weist auf Leitungs- oder Befestigungskollisionen hin, bevor Bestellungen rausgehen und die Bauarbeiten starten. Kollisionen hätten uns viel Zeit, Nerven und Geld gekostet auf der Baustelle.
Hatte das modellbasierte Arbeiten Nachteile?
Prozessbezogen nicht. Die Mitarbeitenden müssen jedoch gewillt sein, sich auf Neues einzulassen. Wer modellbasiertes Arbeiten nicht lernen will, wird es nicht. Notebook-Affinität ist ebenfalls erforderlich – und W-LAN auf der Baustelle. Nicht bei allen Baustellen ist der Empfang im Untergeschoss, wo wir oft arbeiten, ausreichend. Wir hatten bei diesem Bauprojekt zum Glück weder mit dem einen noch mit dem anderen Problem zu kämpfen. Im Gegenteil: Ich bin stolz auf unsere Monteure. Sie haben die für sie neue Herausforderung hervorragend gemeistert.

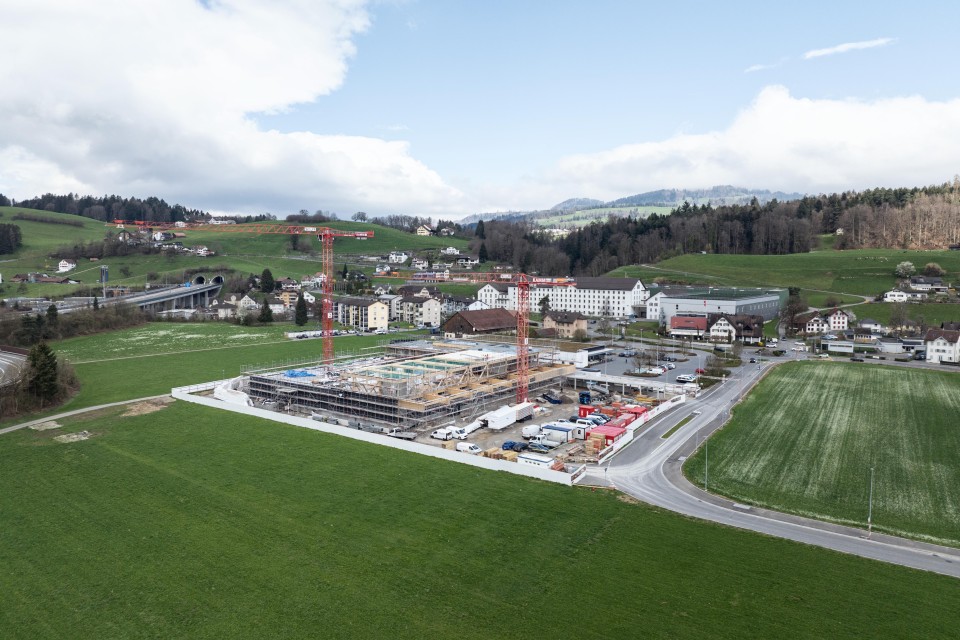

Was ist speziell am Projekt Migros Uznach?
Einiges! Zum einen haben wir zum ersten Mal überhaupt modellbasiert und mit weniger Manpower gearbeitet. Zum anderen gehört die Pluvia-Dachentwässerung nicht zu unseren alltäglichen Arbeiten. Auf die Leitungsmeter bezogen ist die Migros Uznach ein grosses Projekt für uns. Nur dank modellbasiertem Arbeiten haben wir es parallel zu unseren anderen Projekten bewältigen können. Es hielt aber nicht nur für uns Neuland bereit.
Sondern?
Müller Wüst hat für die Migros Uznach zum ersten Mal Pluvia-Leitungen modelliert – und das mit Erfolg. Unser Partner hat bewiesen, dass das modellbasierte Arbeiten auch bei Dachentwässerungsleitungen funktioniert.
Welche Erfahrungen nehmen Sie aus diesem Projekt mit?

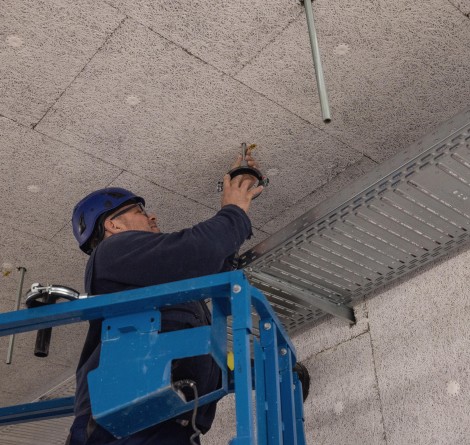

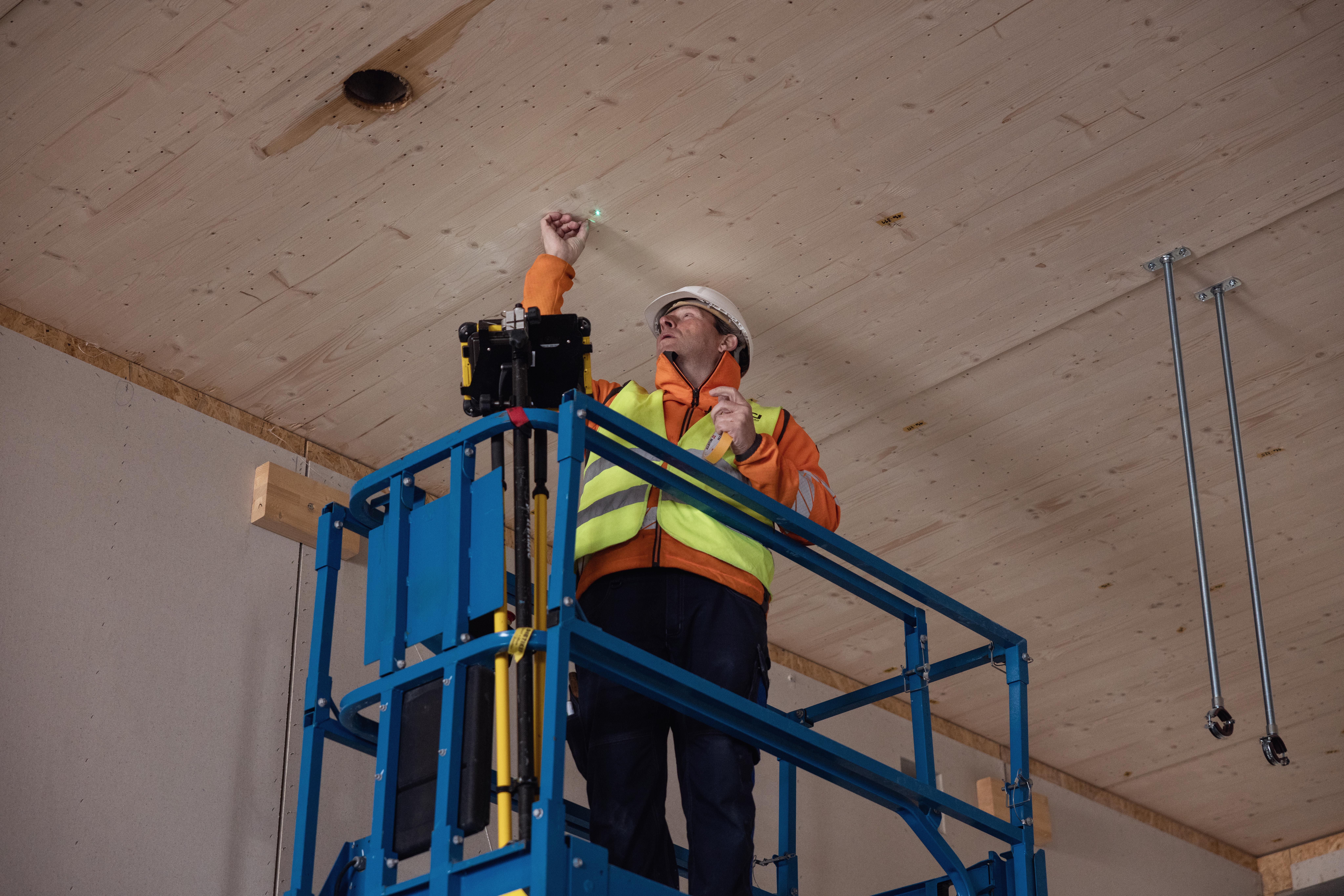

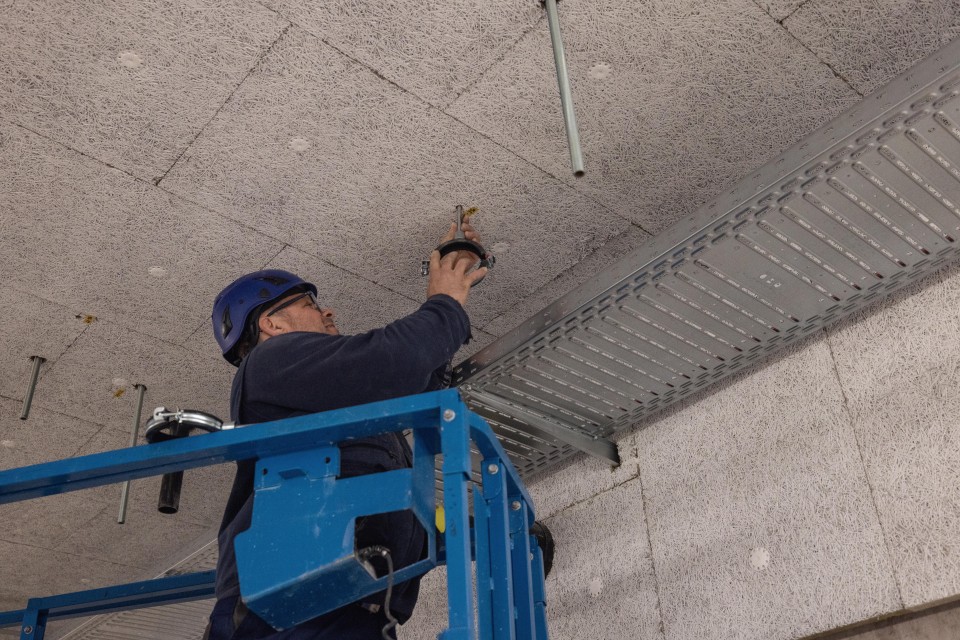

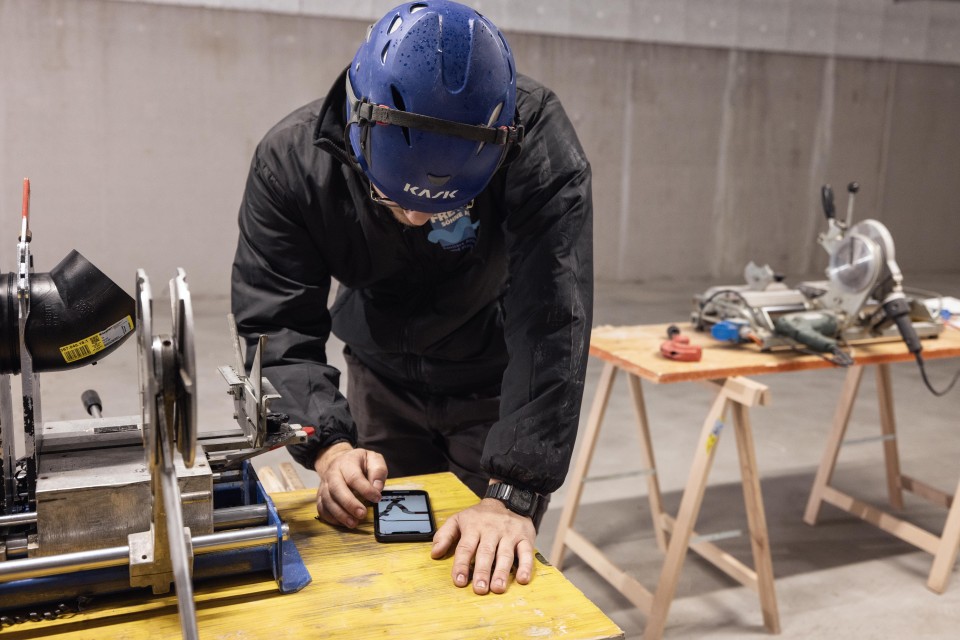

Nachdem Müller Wüst die Bohrpunkte abgesteckt hatte, montierten wir die Rohre und die Befestigungen wie immer. Abgesehen von dem stets präsenten Notebook natürlich. Neu waren für mich die Erkenntnis bezüglich Zeitersparnis und die Vorbereitungsarbeit.
Worin bestand die Vorbereitung?
Wir mussten jedes Bauteil definieren, um es im digitalen Modell anwenden zu können: Schienen, Gewindestangen, Rohrschellen usw. Das klingt nach viel Aufwand, relativiert sich jedoch im Hinblick auf die vereinfachten Abläufe und die damit verbundene hohe Zeitersparnis beim modellbasierten Arbeiten.
Lohnt sich das modellbasierte Arbeiten für jedes Objekt?
Müller Wüst nennt 500 Laufmeter Rohre, damit sich die Anwendung rechnet.
Wie war die Zusammenarbeit mit Müller Wüst?
Unser Partner war bei Fragen nahezu jederzeit erreichbar, was für uns sehr wertvoll war. Auch zeigten sich die Mitarbeitenden flexibel bei den Terminen. Unsere Kontaktperson lieferte vollen Einsatz beim Modellieren und bei den Bestelllisten. Wir wurden verständlich beraten und die Rohrschellen montierte Müller Wüst innert kürzester Zeit auf die Profilschienen, sodass wir unsere Arbeit auf der Baustelle zügig aufnehmen konnten.
| Aus digitalen HLS-Plänen ein digitales Modell erstellen und Bestelllisten ab digitalem Modell generieren | Müller Wüst |
| Materialbestellung | Fretz Söhne |
| Lieferung des Materials | Debrunner Acifer |
| Vorfabrikation Leitungen auf Baustelle | Fretz Söhne |
| Vorfabrikation Befestigungen (Montageschienen und Rohrschellen) | Müller Wüst |
| Abstecken Bohrpunkte | Müller Wüst |
| Montage der Leitungen inkl. Befestigungstechnik | Fretz Söhne |
